熱泵熱水系統的工作方式是通過水泵循環把熱泵產生的熱量轉移到水箱中，對水箱中的冷水進行加熱，冷水達到設定溫度后熱泵停止工作。水箱水位或溫度降低到設定的水位或溫度后，系統重新補水加熱。

熱泵熱水系統通過補水、加熱、供水周而復始的工作，每一個過程出現問題，都會造成整個熱水系統停止工作，影響用戶使用。

1.為什么需要回水控制系統

當末端長時間不用水時，水管里的水溫會下降，為了使各個用水點用水時實現即開即熱，應設置一套回水系統。

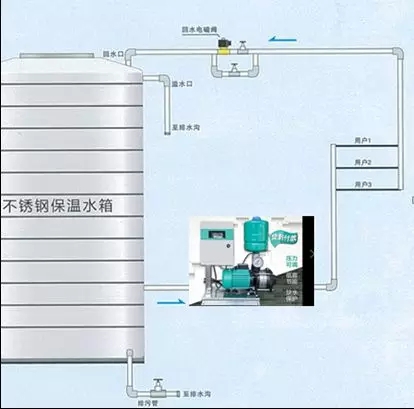

2.回水系統控制原理

在供水管路中最不利點水溫低于設定溫度，比如40℃（可根據實際情況設定溫度）時，先后打開回水電磁閥和供水增壓泵，把管內的冷水頂回到水箱，以保證打開水龍頭就出熱水，當最不利點水溫達到設定溫度時，回水電磁閥和供水增壓泵先后停止運行。

3.供水控制的常見方式

01恒壓變頻供水

定義：管網中用水量發生變化時，出口壓力保持不變的供水方式。

特點：變頻恒壓，自帶壓力控制，供水壓力恒定，末端使用舒適。

02限位定頻供水

定義：根據客戶需求水壓設定一個高停低開控制水泵，供水壓力恒定在一定范圍內。

特點：供水壓力也可以調整，相對于變頻恒壓供水系統壓力波動值比較大，起停靈敏度相對差。

優點：成本較低。

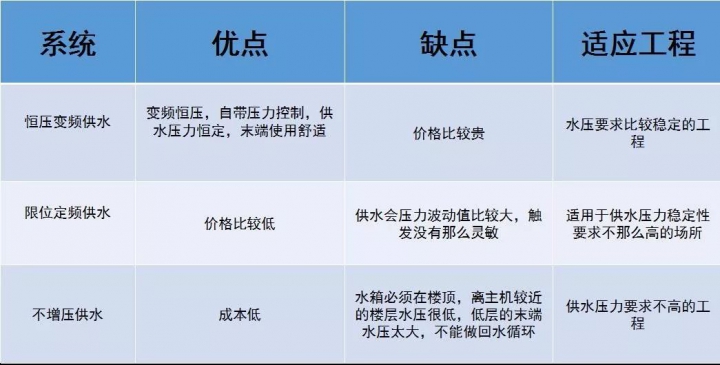

03不同供水系統優缺點對比

4.補水控制原理

水箱內需安裝液位控制器，分為高低（S1、S2）兩擋。

當水箱水位低于低水位S2時，系統開啟補水（強制補水）；

當水箱水溫≤45℃時，水箱水位高于低水位S2時，水箱暫停補水，進行循環加熱，使水箱保持在45℃以上，待水箱水溫回升到≥45℃后，重新進入補水狀態。

當水箱水位高于S1時，停止補水。

5.回水控制的常見方式

01定溫回水

定義：根據檢測到的末端管道的熱水水溫，低于設定的溫度值時溫度控制器輸出信號，打開回水電磁閥系統開始回水。

常見的溫控器是碧河溫控器加電磁閥的組合。

優點：回水控制是靠溫度控制，水溫可設，設定的溫度有兩種：

a.上限下限，到了下限溫度打開電磁閥，到了上限關閉電磁閥。

b.只有下限和一個回差，檢測的溫度到了下限則打開電磁閥，到了下限＋回差的溫度關閉電磁閥，設定溫度太高會十分耗能。

02定時回水

定義：根據需求設定回水定時時間，例如每間隔10分鐘打開電磁閥回水一次，回水持續1分鐘，定時地控制末端的回水。

優點：回水的間隔時間和持續時間可以調，在對水溫要求不高的地方間隔大些可以比較節能。

03不同回水系統優缺點對比
