壓差旁通調試方法及流程

2019-08-28 17:00:36 來源： 駿逸舒適家 分類： 行業新聞 13138

家用兩聯供、地暖使用的小型自力式壓差旁通閥，通過感應供回水側的壓力差大小，當壓差達到預設定值后旁通閥會自動緩慢調節閥門的開啟度，使通過壓差旁通的水流量有一個逐漸調節的過程；用于控制小型中央空調或燃氣鍋爐水系統的基本水流量，以保證系統的可靠運行。

其優點是無需外動力，靠系統本身壓力差工作，有效提高了運行安全系數，比傳統電動壓差旁通閥更為安全可靠，解決了電動壓差旁通閥由于電路故障造成旁通失效的情況。

安裝說明

　　1、壓差旁通閥安裝位置：位置1、安裝在主機端進出水主管上，空氣源熱泵系統建議安裝緩沖水箱，緩沖水箱安裝在壓差旁通的循環回路中，這樣當旁通閥打開時緩沖水箱的水也參與循環（如下圖），能加大壓差旁通的循環水量；位置2、安裝在未端離主機較遠一個盤管的供回水主管路上；

　　2、壓差旁通閥有水流方向指示，安裝時注意旁通水流方向必須與系統的水流方向一致，否則導致壓差旁通失效；

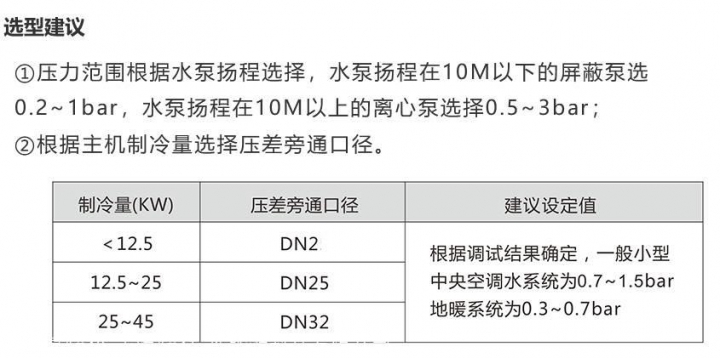

　　3、當主機制冷量過大時，DN32不能滿足系統壓差旁通流量要求的情況下，可以采取多個同口徑壓差設定值相同的壓差旁通閥并聯使用。

調試方法

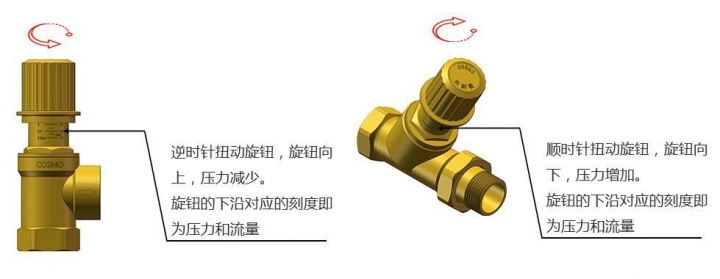

　　當選用0.5-3Bar壓力范圍的壓差旁通，調試時關閉供回主管的閥門，模似風機盤管全部關閉的情況，將壓力旋鈕逆時針調至0.5Bar，此時壓差旁通壓力小，旁通水流量為大，將主機和水泵啟動運行，慢慢順時針調節旋鈕逐漸加壓至主機缺水保護跳機為止，此時壓力所在的刻度值即為臨界點，然后將壓力旋鈕逆時針回調壓差旁通大壓力3Bar的10%壓力即回調0.3Bar左右（差不多一小格刻度）；壓差旁通調試完畢后，再次啟動主機試運行，確認調試結果。（若選用壓差旁通壓力范圍為0.2-1Bar，則在臨界點往回調0.1Bar，也是差不多一小格刻度）
