小駿說系統之兩用爐供暖輸配系統
輸配系統的選型,必須要事先分析熱源與末端的特性。常見的系統末端分別有:散熱片、地暖、風機盤管、儲水箱。
一、散熱片

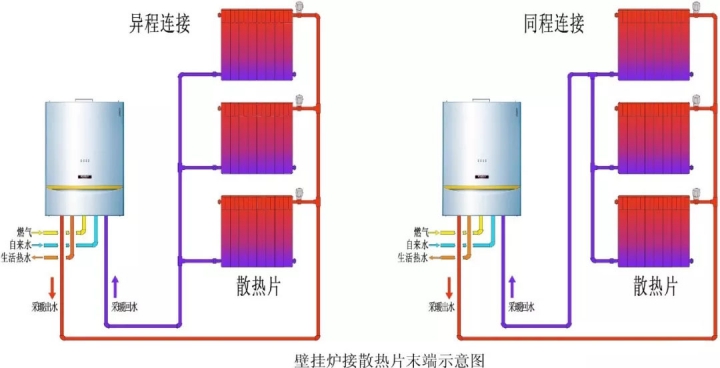

1、散熱片是采暖系統中很常見的末端設備,主要傳熱方式為熱輻射和自然對流,一般安裝于窗下,形成熱幕阻擋冷空氣入侵。采用散熱片供暖,室內人體感覺比較舒適,空氣不易干燥。
2、散熱片供回水溫差大(溫差在 20℃左右),供水溫度高(70℃~80℃左右)。

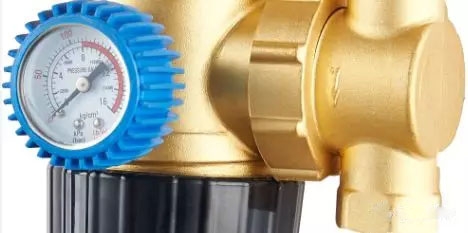

3、采暖的出水口和回水口安裝管道的通徑必須大于φ20的管道,其控制閥門為G3/4",并且采暖回水口建議加入磁性微泡過濾器,以防止散熱片中的雜質堵塞壁掛爐內系統部件。
4、壁掛爐采暖水進出口均應設置閥門;各散熱片分支管路也應分別設置閥門,以便可以分別控制,調整各路熱力均衡。
5、散熱片在連接時需考慮水力平衡、熱力均衡。在異程連接時依靠各個散熱片閥門開啟度調整。在實際連接時更應考慮供水流向, 以免造成部分房間不熱現象。
6、由于壁掛爐配備的循環水泵揚程有限。所以,在做采暖系統時要盡量考慮減小系統阻力;同時考慮熱力均衡的問題。因此不宜采用單管串聯供熱連接方式。

二、地暖
1、地暖是當今比較主流的采暖形式。主要傳熱方式為熱輻射,在整個室內形成一個自下而上,分布均勻的溫度場,人體感覺非常舒適。
2、地暖系統供回水溫差低(溫差在10℃左右),供水溫度低(40℃~60℃左右)。

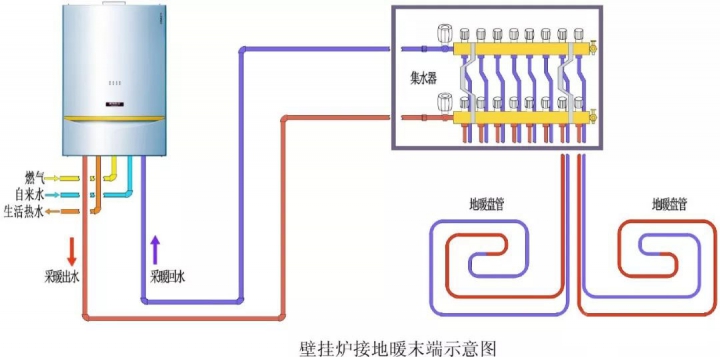

3、地暖盤管的供回水管管口,應集中到分水箱內,并在分水箱內設供回水分集水器,對每組管路進行并聯,以便調節。
4、為減小系統阻力,壁掛爐配套的地暖管管徑應大于20mm,每組總長不宜超過85m;若是管徑小于20mm,則每組總長不宜超過75m。管道鋪設中心距在150~200mm之間。
5、地暖盤管的質量很關鍵,因?yàn)樵O(shè)施在地下,萬一出現問題難以檢修,必須使用正規廠家的地暖專用管,并且保證安裝施工質量。
6、每組地暖管都必須是一整條管,不得在地下拼接。

三、風機盤管
1、風機盤管是中央空調系統中常用的末端設備,對于原有戶式中央空調系統的用戶,可以充分利用原中央空調系統中的風機盤管末端來對房間供熱,而不必再單獨上一套采暖系統解決采暖問題。節約投資,實現冬季采暖。
2、風機盤管系統供水溫度約為65~55℃左右,供回水溫差宜在10℃以內。
3、風機盤管系統由于風機散熱快需要大流量,在連接時必須要加裝外置循環泵。
4、風機盤管系統在連接時需有防冷風措施(當壁掛爐工作在生活熱水狀態時),可對風機盤管另加控制開關。

四、儲水箱 壁掛爐與外置儲水箱的連接(采用儲水式專用型壁掛爐)

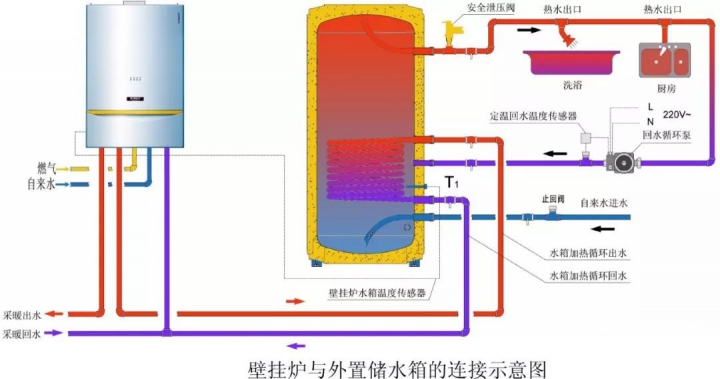

1、常規的儲水箱型壁掛爐,其儲水箱內儲水溫度由壁掛爐直接檢測控制;當儲水箱有加熱需求時壁掛爐系統水路切換到水箱加熱盤管,使儲水箱內生活熱水溫度始終保持在恒定水溫。
2、當儲水箱內水溫達到設定要求時,壁掛爐自動切回采暖狀態,滿足采暖需求。
3、儲水箱外部用水環節在安裝時做成回路系統,并由定溫回水溫度傳感器檢測,控制回水循環泵,使整個回路系統內的水溫始終保持在理想溫度,真正達到即開即熱,無冷水環節的舒適用水狀態。
4、該儲水箱亦可采用雙盤管承壓水箱,可實現和太陽能集熱板或空氣源熱泵等不同熱源相連接,更能達到節能環保舒適的生活狀態。

五、壁掛爐在實際安裝時還有以下特殊連接方式

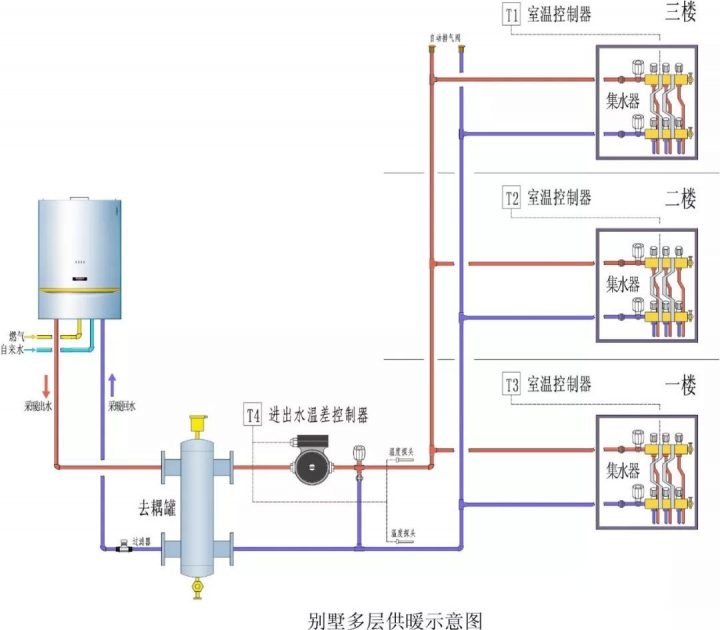

1、壁掛爐別墅的多層供暖,當壁掛爐安裝在躍層或別墅時,因所配水泵功率有限,如樓層較高時,常增加外置循環泵。當外置水泵功率在100W以上時,需增加去耦罐以平衡系統水壓。水泵接線方式參考外置水泵的控制方式,水泵的安裝連接方式如下圖所示:

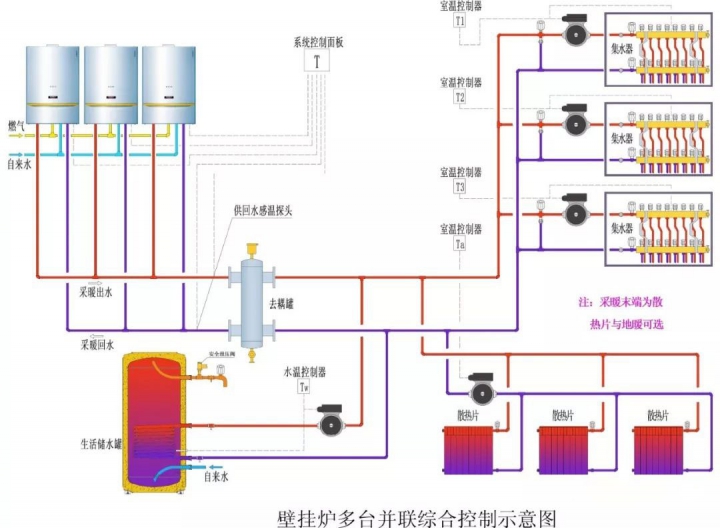

2、壁掛爐多臺并聯綜合控制,當用戶有較大采暖或生活用水需求時,常采用多臺單采暖式壁掛 爐并聯方式,壁掛爐的開啟由系統控制面板根據所采集到的供回水水溫控制,連接方式如下圖所示:

注意:采用外置水泵時,當水泵功率超過500W時,建議考慮加裝交流接觸器做為外置水泵供電。
